Ladrilho Hidráulico

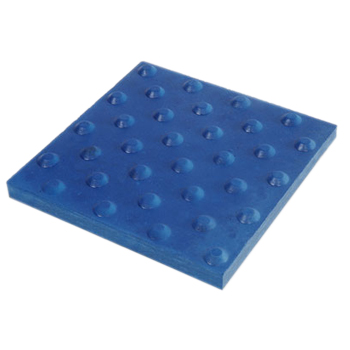

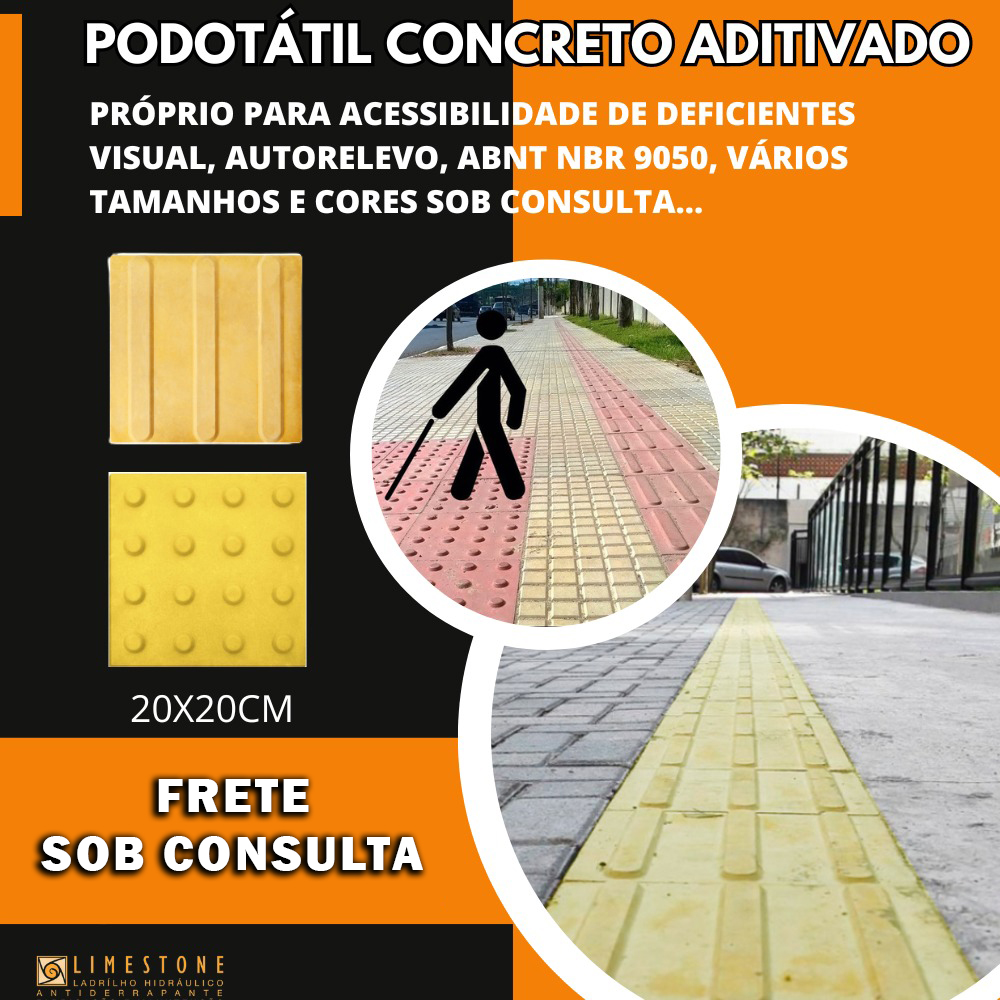

Piso Tátil ou Podotátil Alerta

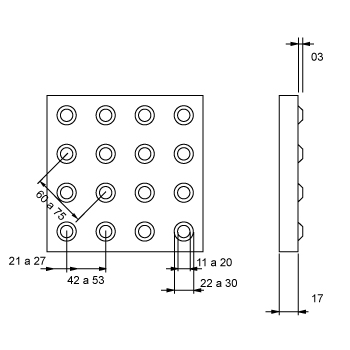

Cod. P1 (20 x 20 cm)

Ladrilho Hidráulico
Piso Tátil ou Podotátil Alerta
Cod. P2 (20 x 20 cm)

Ladrilho Hidráulico
Piso Tátil ou Podotátil Alerta

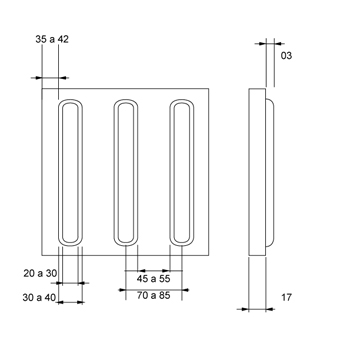

Cod. P3 (25 x 25 cm)

Ladrilho Hidráulico
Piso Tátil ou Podotátil Alerta

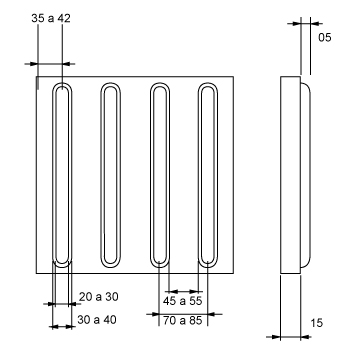

Cod. P4 (25 x 25 cm)

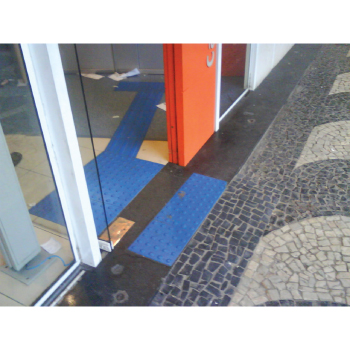

Cod.P1 (20 x 20 cm) ou Cod. P3 (25 x 25 cm)
Na cor azul podotátil (Cor Nº 56)

Cod. P2(20 x 20 cm) Ou Cod. P4 (25 x 25 cm)
Na cor vinho rústico (Cor Nº 39)

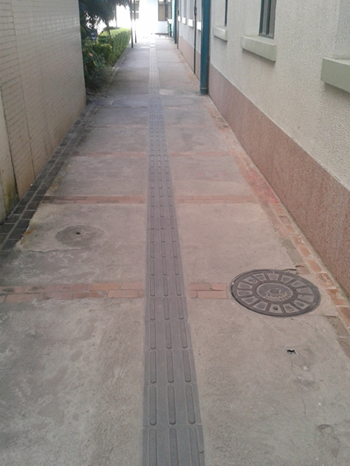

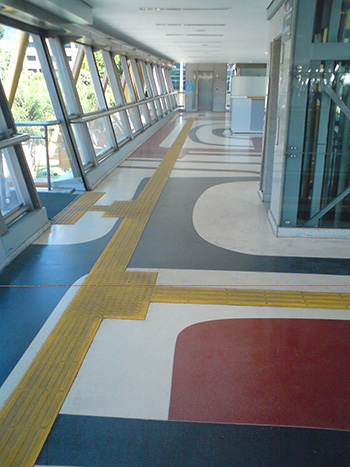

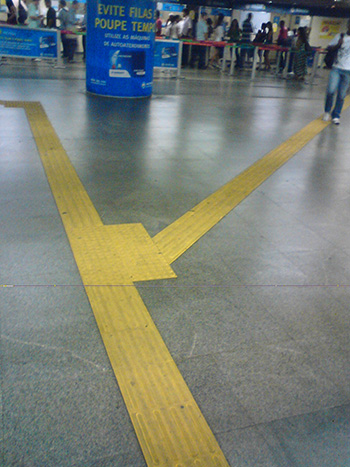

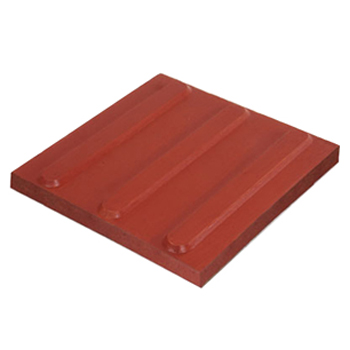

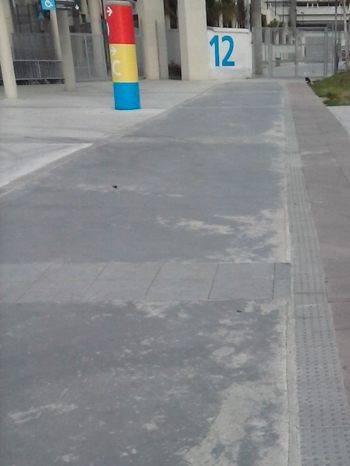

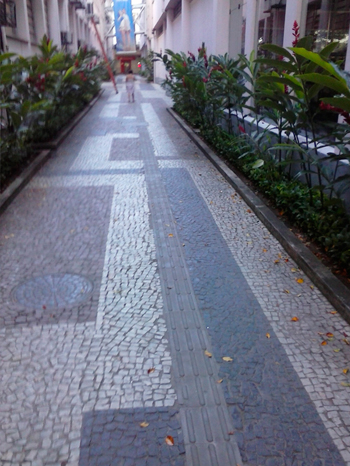

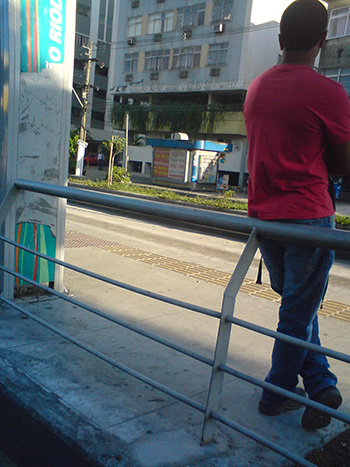

Piso Podotátil Direcional Amarelo 25 x 25 cm, ao longo da calçada

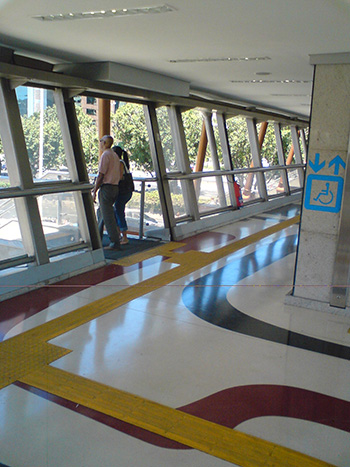

Piso Podotátil Direcional Amarelo 25 x 25 cm, ao longo de passarela, tendo ao centro Piso Podotátil Alerta Amarelo 25 x 25 cm

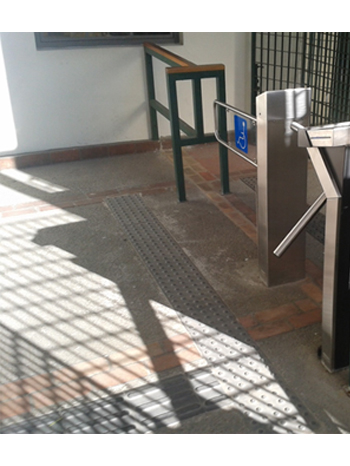

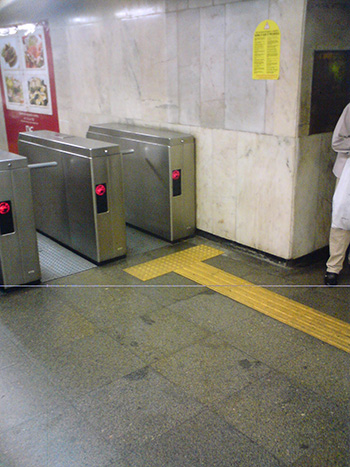

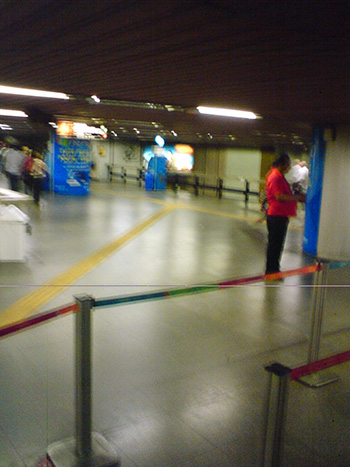

Piso Podotátil Direcional Amarelo 25 x 25 cm, ao longo de acesso a roleta, tendo antes da roleta Piso Podotátil Alerta Amarelo 25 x 25 cm

Piso Podotátil Direcional Amarelo 25 x 25 cm, ao longo de passarela, tendo ao centro Piso Podotátil Alerta Amarelo 25 x 25 cm

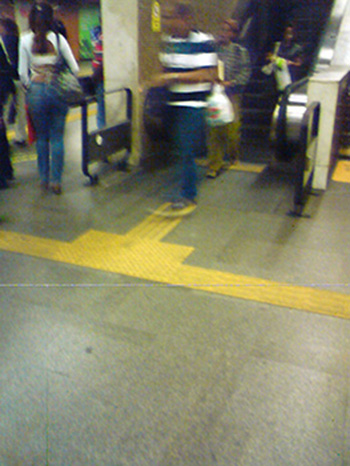

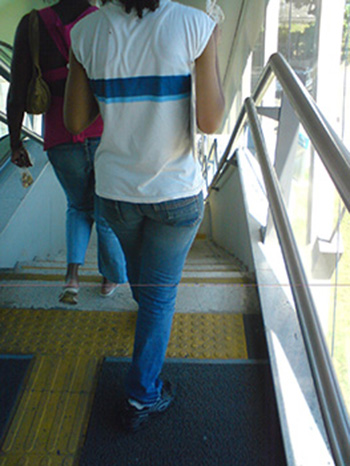

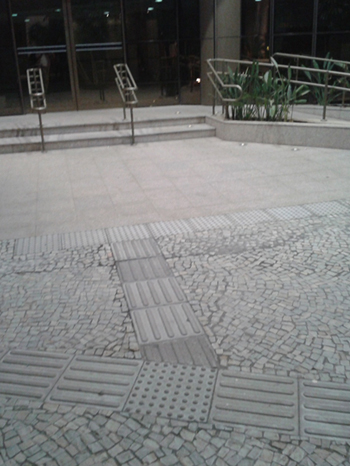

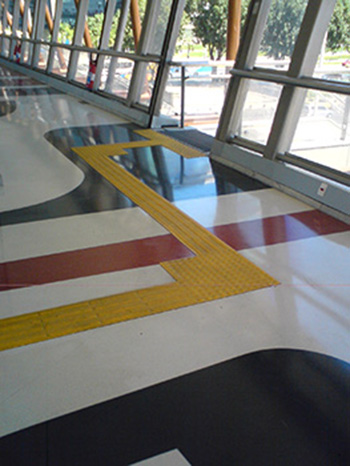

Piso Podotátil Alerta Amarelo 25 x 25 cm, indicando início/fim  de escada, percurso em piso Direcional Amarelo 25 x 25, tendo ao centro da foto, Piso Podotátil Alerta Amarelo 25 x 25 cm, indicando mudança de direção de 90 * e percurso a seguir em Piso Direcional Amarelo 25 x 25.

Piso Podotátil Direcional Amarelo 25 x 25 cm, ao longo de passarela, tendo ao centro Piso Podotátil Alerta Amarelo 25 x 25 cm, com uma bifurcação em ângulo de Piso Podotátil Direcional Amarelo 25 x 25 cm.

Piso Podotátil Direcional Amarelo 25 x 25 cm,em Ladrílho Hidráulico, ao longo de passarela, tendo no início/fim da escada e na mudança de direção Piso Podotátil Alerta Amarelo 25 x 25 cm e continuidades com Piso Podotátil Direcional Amarelo 25 x 25 cm

Piso Podotátil Alerta Amarelo 25 x 25 cm, indicando início/fim  de escada, percurso em piso Direcional Amarelo 25 x 25, tendo ao centro da foto, Piso Podotátil Alerta Amarelo 25 x 25 cm, indicando mudança de direção de 90 * e percurso a seguir em Piso Direcional Amarelo 25 x 25

Piso Podotátil Alerta em Ladrílho Hidráulico, Amarelo 25 x 25 cm, indicando início/fim  de escada, percurso em piso Direcional Amarelo 25 x 25, tendo ao centro da foto, Piso Podotátil Alerta Amarelo 25 x 25 cm, indicando mudança de direção de 90 * e percurso a seguir em Piso Direcional Amarelo 25 x 25.

Piso Podotátil Alerta em Ladrílho Hidráulico, Amarelo 25 x 25 cm, indicando início/fim  de entrada em elevador
Percurso em Piso Podotátl Direcional Amarelo 25 x 25.

Piso Podotátil Direcional em Ladrílho Hidráulico, Amarelo 25 x 25 cm, ao longo de passarela, tendo ao centro e no início/fim da escada Piso Podotátil Alerta Amarelo 25 x 25 cm e continuidades com Piso Podotátil Direcional Amarelo 25 x 25 cm

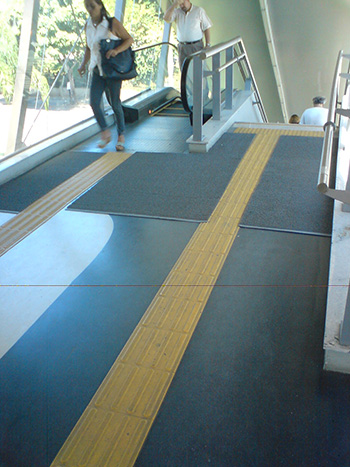

Piso Podotátl Direcional em Ladrílho Hidráulico, 25x25cm indicando continuidade de direção da escada rolante.

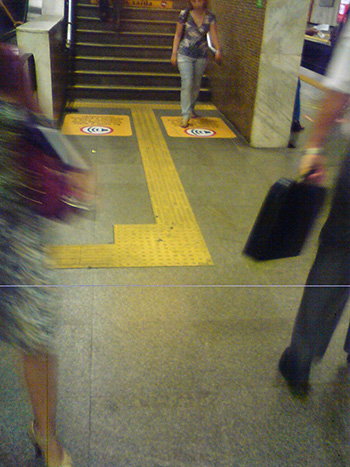

Piso Podotátil Alerta Amarelo 25 x 25 cm, indicando início/fim  de escada, percurso em piso Direcional Amarelo 25 x 25.

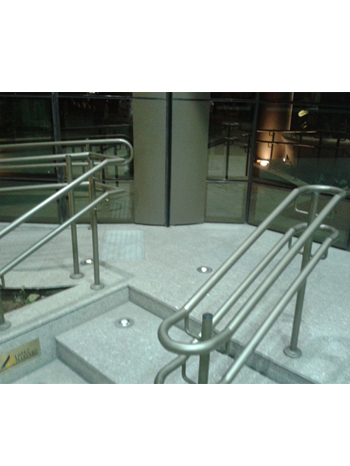

Piso Podotátil Alerta 25x25 cm em Ladrílho Hidráulico, indicando início/fim de escada, com continuidade em Piso podotátil Direcional 25x25 cm

Piso Podotátil Alerta 25x25 cm em Ladrílho Hidráulico, indicando início/fim de escada, com continuidade em Piso podotátil Direcional 25x25 cm

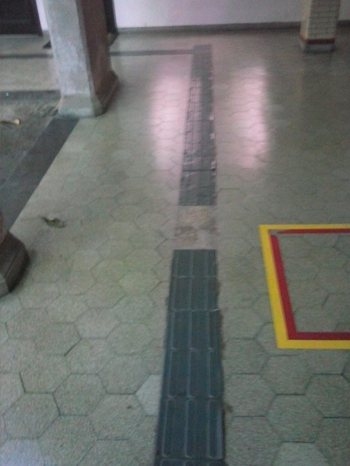

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, indicando direção de um corredor

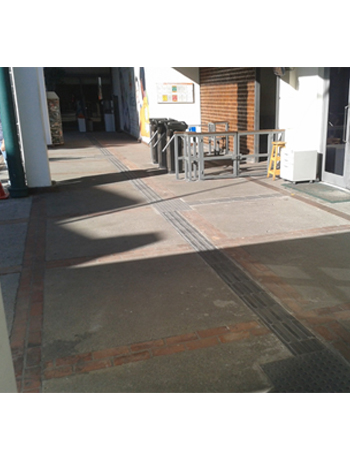

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto,  25x 25 cm, na cor Preta, terminando em faixa transversal do piso Podotátil  Alerta, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, indicando início de roleta.

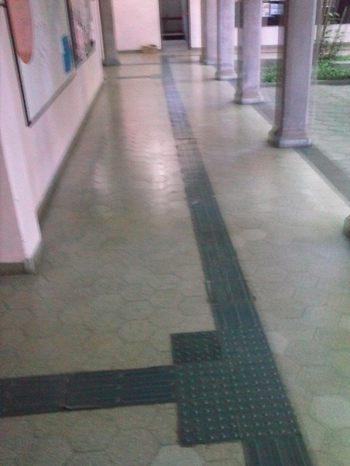

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, com piso Podotátil  Alerta, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, intercalado, indicando mudanças de direção possíveis, a esquerda e a direita.

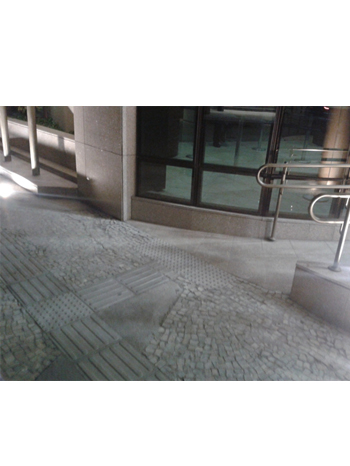

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto,, 40 x 40 cm, na cor Cinza, intercalado com Piso Podotátil  Alerta, Norma ABNT NBR 9050, 40x 40 cm, na cor Cinza, indicando a direita acesso a portaria, através de faixa de Piso Podotátil Direcional Norma ABNT NBR 9050, 40 x 40 cm, que termina em faixa transversal de Piso Podotátil  Alerta, Norma ABNT NBR 9050, ao longo da extensão do acesso à portaria.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, 40 x 40 cm, na cor Cinza, intercalado com Piso Podotátil  Alerta, Norma ABNT NBR 9050, 40x 40 cm, na cor Cinza, indicando a direita acesso a portaria, através de faixa de Piso Podotátil Direcional Norma ABNT NBR 9050, 40 x 40 cm, que termina em faixa transversal de Piso Podotátil  Alerta, Norma ABNT NBR 9050, ao longo da extensão do acesso à portaria.

Piso Podotátil Direcional em Ladrílho Hidráulico,, Norma ABNT NBR 9050, 40 x 40 cm, na cor Cinza, intercalado com Piso Podotátil Alerta em concreto, Norma ABNT NBR 9050, 40x 40 cm, na cor Cinza, indicando rampa de travessia de rua.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, 40 x 40 cm, na cor Cinza, intercalado com Piso Podotátil Alerta em concreto, Norma ABNT NBR 9050, 40x 40 cm, na cor Cinza, indicando a esquerda acesso a portaria, através de faixa de Piso Podotátil Direcional em concreto Norma ABNT NBR 9050, 40 x 40 cm, que termina em faixa transversal de Piso Podotátil Alerta em concreto, Norma ABNT NBR 9050, ao longo da extensão do acesso à portaria.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, 40 x 40 cm, na cor Cinza, intercalado com Piso Podotátil Alerta em concreto, Norma ABNT NBR 9050, 40x 40 cm, na cor Cinza, indicando a direita acesso a portaria, através de faixa de Piso Podotátil Direcional em concreto, Norma ABNT NBR 9050, 40 x 40 cm, que termina em faixa transversal de Piso Podotátil Alertaem concreto, Norma ABNT NBR 9050, ao longo da extensão do acesso à portaria.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, 40 x 40 cm, na cor Cinza, e Piso Podotátil  Alerta em concreto, Norma ABNT NBR 9050, 40x 40 cm, na cor Cinza, indicando acesso a portaria, através de faixa transversal de Piso Podotátil  Alerta em concreto, Norma ABNT NBR 9050, ao longo da extensão do acesso à portaria.

Alerta em Ladrílho Hidráulico,, Norma ABNT NBR 9050, 40x 40 cm, na cor Cinza, indicando acesso a rampa/portaria.

Piso Podotátil  Alerta em em Ladrílho Hidráulico, Norma ABNT NBR 9050, 40x 40 cm, na cor Cinza, indicando acesso a rampa/portaria.

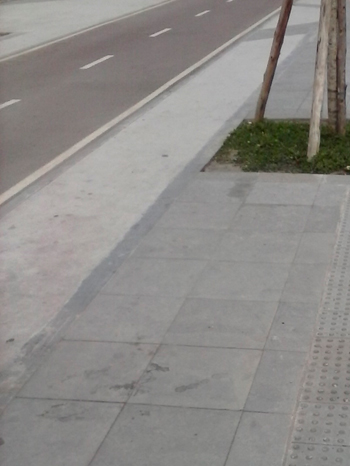

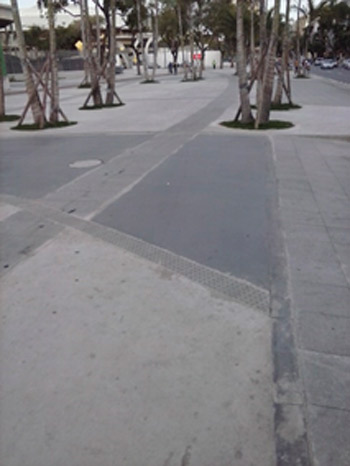

Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, demarcando os dois lados da pista de asfalto ao redor do Estádio do Maracanã.

Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, demarcando os dois lados da pista de asfalto ao redor do Estádio do Maracanã.

Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, demarcando os dois lados da pista de asfalto ao redor do Estádio do Maracanã.

Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, demarcando os dois lados da pista de asfalto ao redor do Estádio do Maracanã.

Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, demarcando os dois lados da pista de asfalto ao redor do Estádio do Maracanã.

Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, demarcando os dois lados da pista de asfalto ao redor do Estádio do Maracanã.

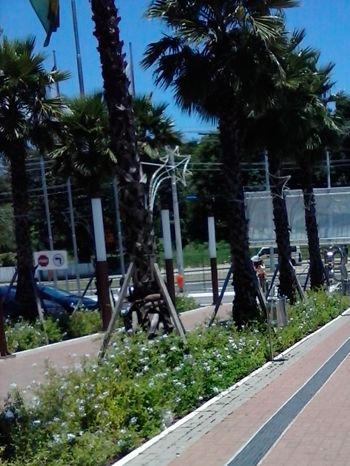

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, intercalado com piso intertravado, indicando entrada de Shopping.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, intercalado com piso intertravado, indicando entrada de Shopping.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, intercalado com piso intertravado, indicando entrada de Shopping até a porta principal.

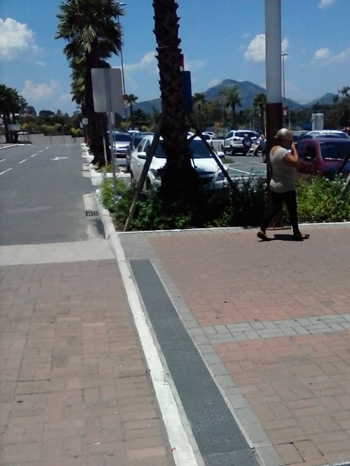

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, terminando em Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, demarcando aos pedestres pista de veículos.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, terminando em Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, demarcando aos pedestres, pista de veículos.

Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, terminando em Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, demarcando aos pedestres, pista de veículos.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, terminando em Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Preta, demarcando aos pedestres, pista de veículos.

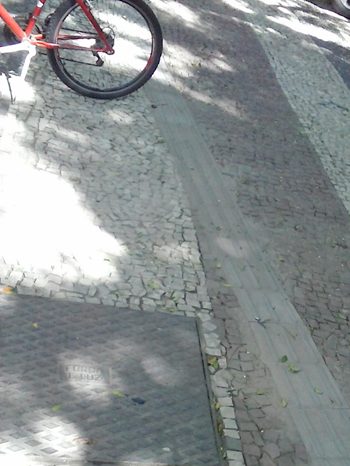

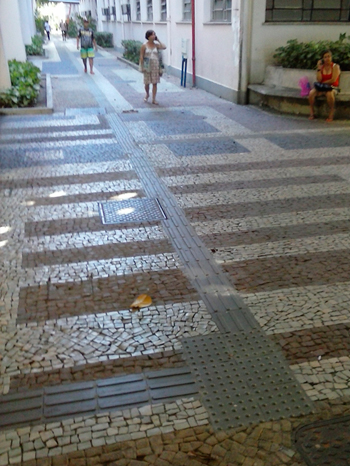

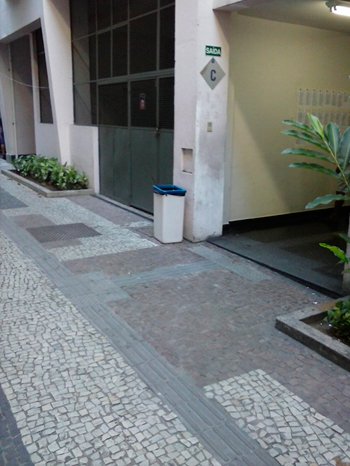

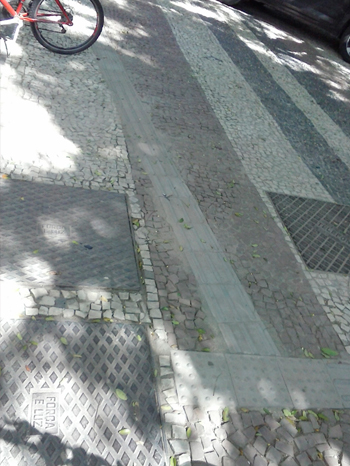

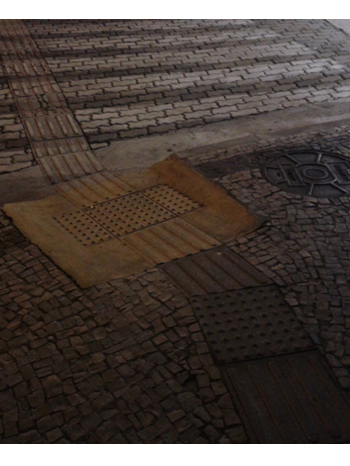

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, intercalado com piso em Pedra Portuguesa, indicando circulação de Universidade.

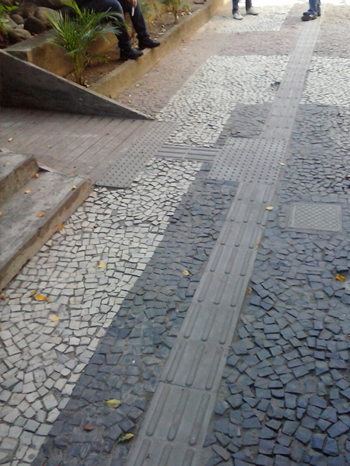

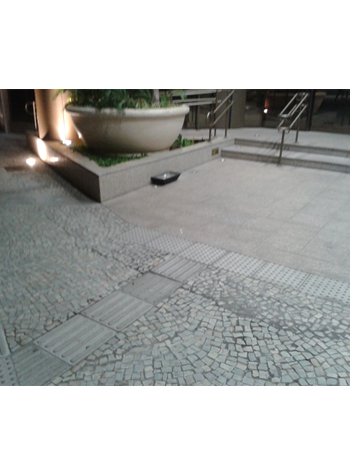

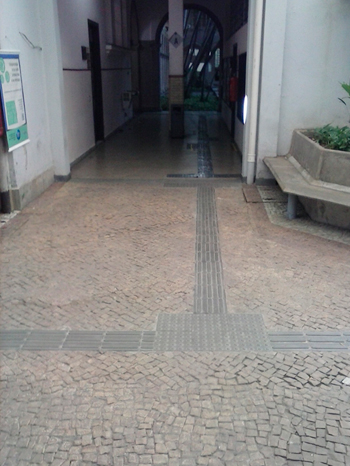

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, intercalado com piso em Pedra Portuguesa, indicando circulação de Universidade e acessos as galerias, através do Piso Podotátil Alerta e Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza.

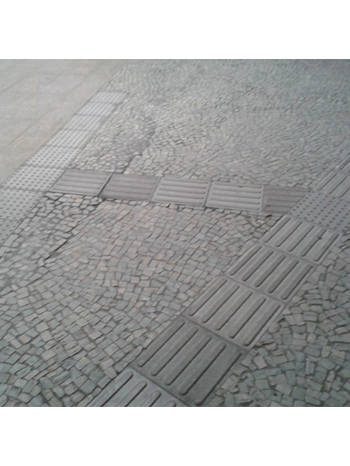

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, intercalado com piso em Pedra Portuguesa, indicando circulação de Universidade e acessos as galerias, através do Piso Podotátil Alerta e Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza.

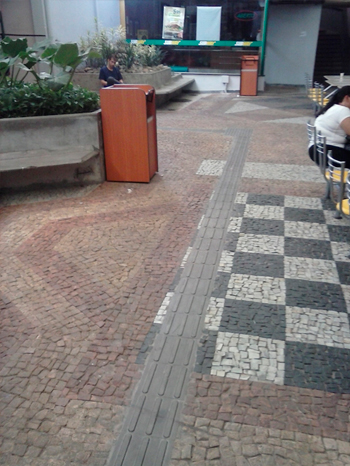

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, intercalado com piso em Pedra Portuguesa, indicando circulação de Universidade e acessos as galerias, através do Piso Podotátil Alerta e Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza.

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, intercalado com piso em Pedra Portuguesa, indicando circulação de Universidade e acessos as galerias, através do Piso Podotátil Alerta e Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza.

Piso Podotátil Direcional

Piso Podotátil Direcional

Piso Podotátil Direcional em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza, intercalado com piso em Pedra Portuguesa, indicando circulação de Universidade e acessos as galerias, através do Piso Podotátil Alerta e Direcional em Ladrilho Hidráulico, Norma ABNT NBR 9050, em concreto, 25x 25 cm, na cor Cinza.

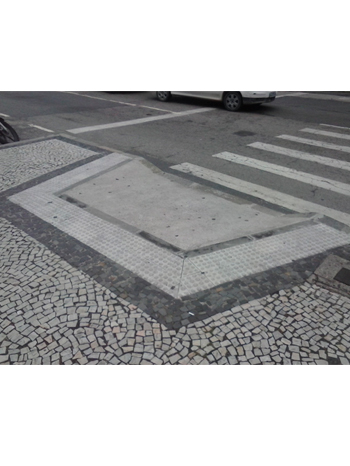

Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto  20x 20 cm, fileira dupla, na cor Cinza, demarcando rampa.

Piso Podotátil Alerta em Ladrílho Hidráulico, Norma ABNT NBR 9050, em concreto  20x 20 cm, fileira dupla, na cor Cinza, demarcando rampa.

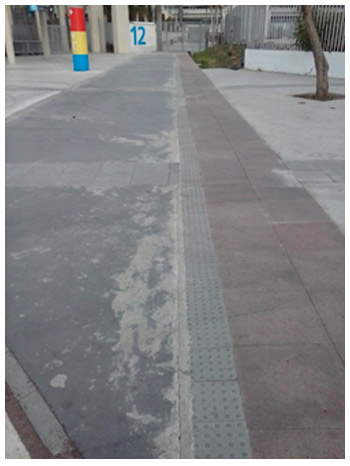

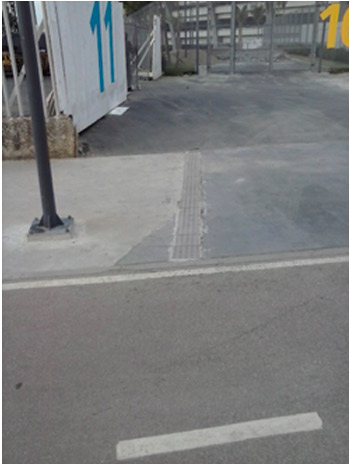

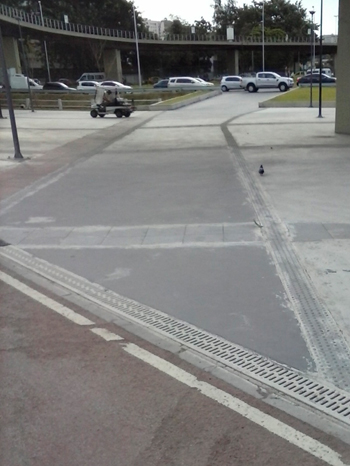

Piso em Ladrilho Hidraulico Podotátil Alerta em concreto, 25x25 cm Cinza,

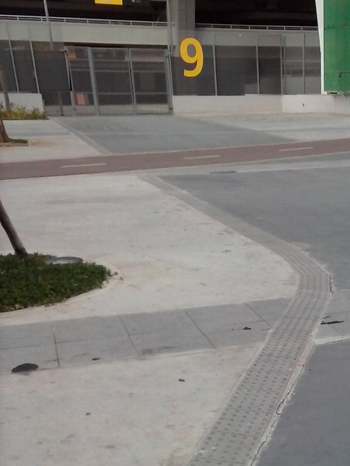

delimitando acesso de carro ao Maracanâ.

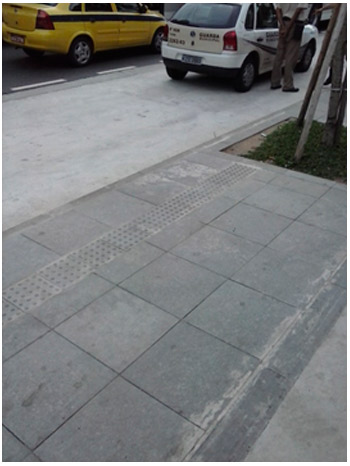

Piso em Ladrilho Hidraulico Podotátil Alerta, em concreto, 25x25 cm Cinza.

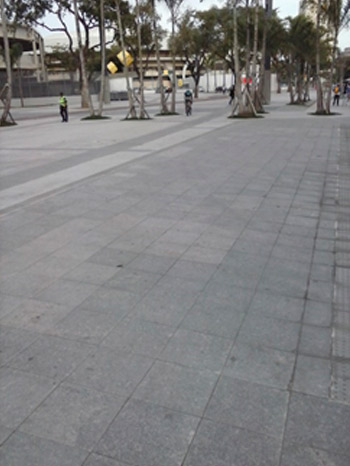

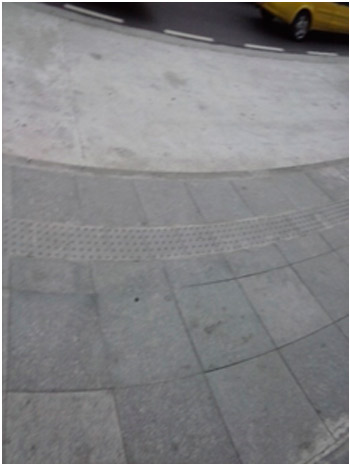

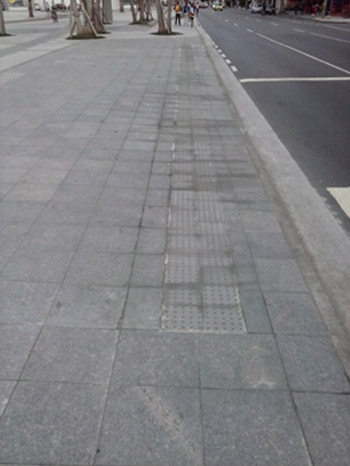

Piso em Ladrilho Hidráulico Podotátil Alerta 25x25 cm Cinza,

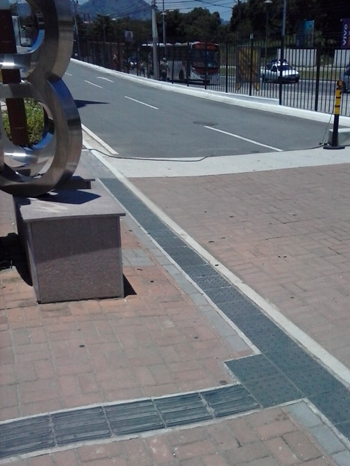

delimitando meio fio/rua dos veículos.

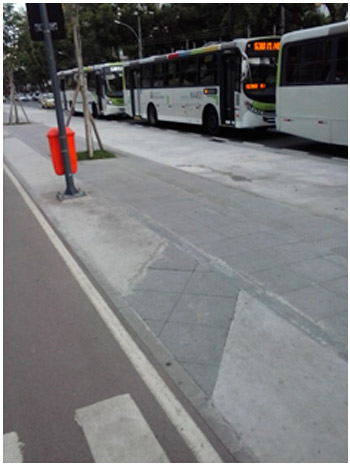

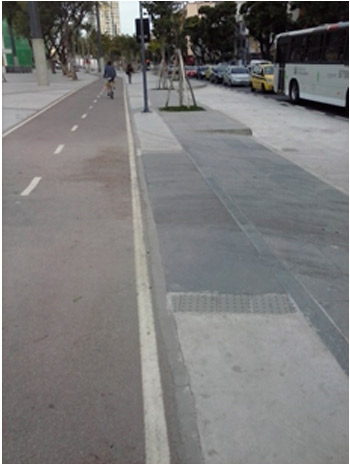

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,
Delimitando nicho de carga e descarga nas calçadas do Maracanã.

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,
Delimitando nicho de carga e descarga, em curva, nas calçadas do Maracanã.

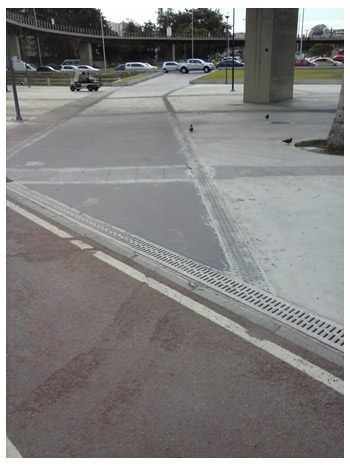

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,

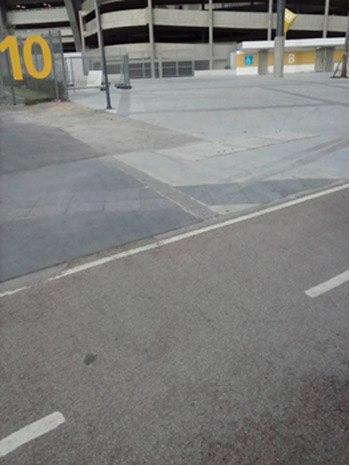

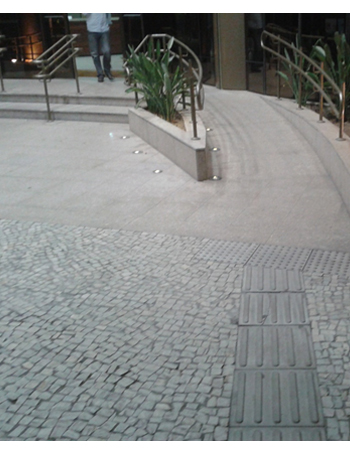

Delimitando início e fim de rampa de acesso ao Maracanã.

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,
Delimitando início e fim de de acesso ao Maracanã.

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,
Delimitando início e fim de de acesso ao Maracanã.

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,
Delimitando início e fim de rampa de acesso ao Maracanã.

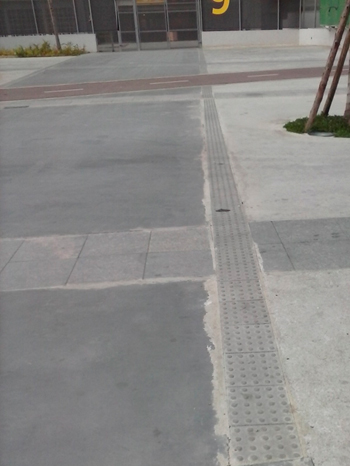

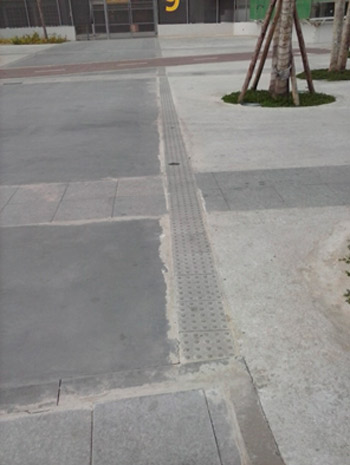

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,

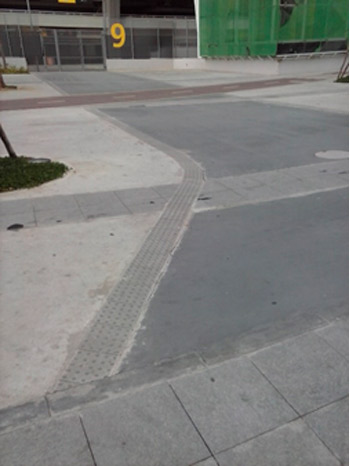

Delimitando início e fim de rampa de acesso e acesso ao portão 9 de entrada do Maracanã.

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,
Delimitando início e fim de rampa de acesso e acesso ao portão 9 de entrada do Maracanã.

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,
Delimitando início e fim de rampa de acesso ao Maracanã.

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto,  25x25 cm Cinza,
Delimitando início e fim de rampa de acesso ao Maracanã.

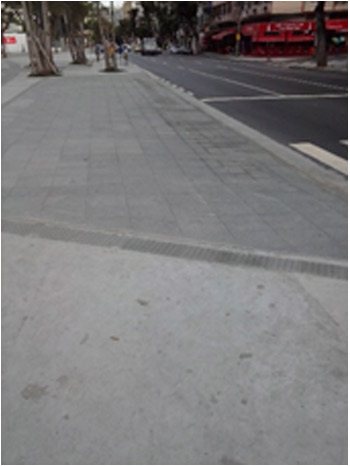

Piso em Ladrilho Hidráulico Podotátil Alerta, em concreto, em concreto, 25x25 cm dupla (perfazendo 50 cm de largura) Cinza,  delimitando calçada/meio fio/rua dos veículos.

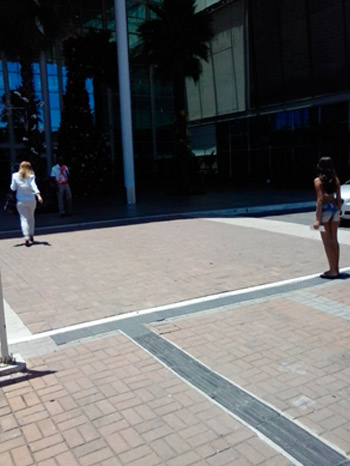

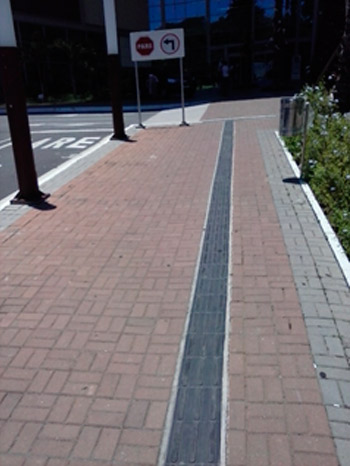

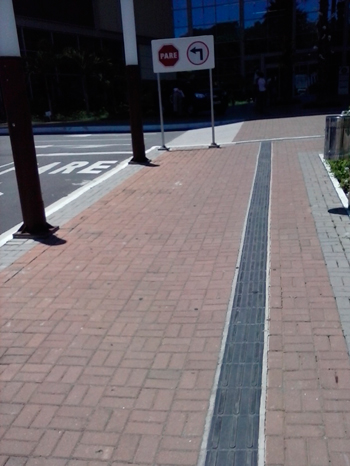

Piso em Ladrilho Hidráulico Podotátil Direcional, em concreto, 25x25 cm Preto, em calçada feita com intertravado/bloquete em concreto vermelho, ao longo de calçada indicando direção.

Piso em Ladrilho Hidráulico Podotátil Direcional, em concreto, em concreto, 25x25 cm Preto, em calçada feita com intertravado/bloquete vermelho, ao longo de calçada indicando direção e piso Alerta Podotátil indicando acesso de veículos.

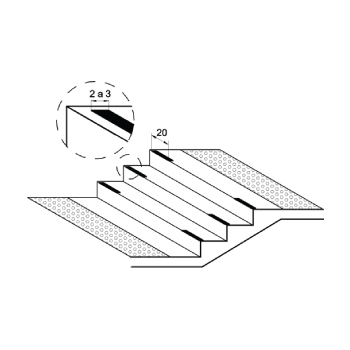

Figura 58 — Sinalização visual no piso dos degraus - Exemplo

A sinalização tátil no piso pode ser do tipo de alerta ou direcional. Ambas devem ter cor contrastante com a do piso adjacente, e podem ser sobrepostas ou integradas ao piso existente, atendendo às seguintes condições:

a) quando sobrepostas, o desnível entre a superfície do piso existente e a superfície do piso implantado deve ser chanfrado e não exceder 2 mm;

b) quando integradas, não deve haver desnível.

5.14.1 Sinalização tátil de alerta

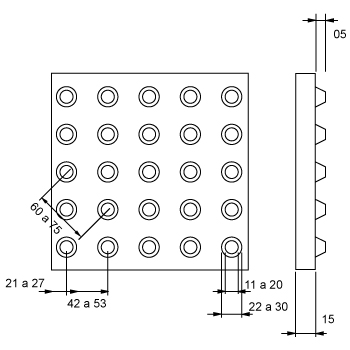

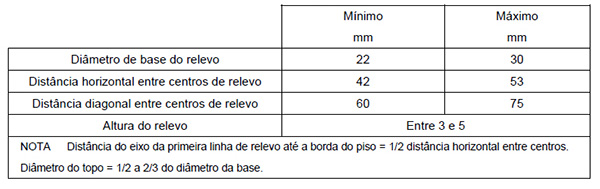

5.14.1.1 A textura da sinalização tátil de alerta consiste em um conjunto de relevos tronco-cônicos
conforme tabela 3, dispostos conforme figura 59. A modulação do piso deve garantir a continuidade de
textura e o padrão de informação.

Dimensões em milímetros

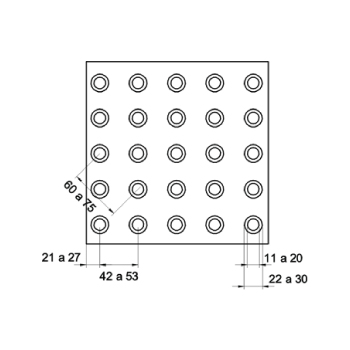

Figura 59 — Sinalização tátil de alerta – Modulação do piso

5.14.1.2 A sinalização tátil de alerta deve ser instalada perpendicularmente ao sentido de deslocamento nas seguintes situações:

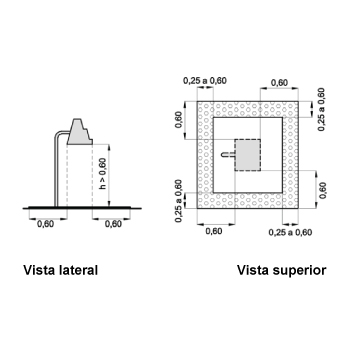

a) obstáculos suspensos entre 0,60 m e 2,10 m de altura do piso acabado, que tenham o volume maior na parte superior do que na base, devem ser sinalizados com piso tátil de alerta. A superfície a ser sinalizada deve exceder em 0,60 m a projeção do obstáculo, em toda a superfície ou somente no perímetro desta, conforme figura 60;

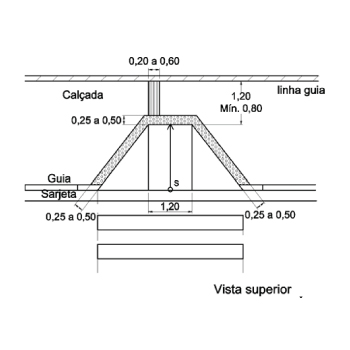

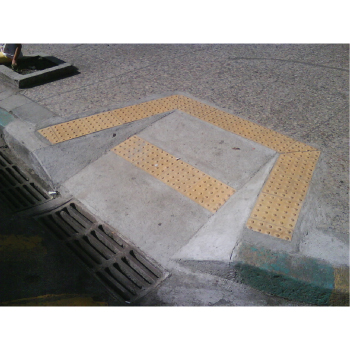

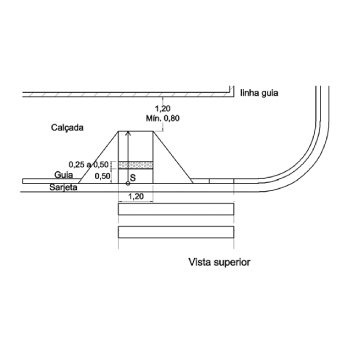

b) nos rebaixamentos de calçadas, em cor contrastante com a do piso, conforme figuras 61 e 62;

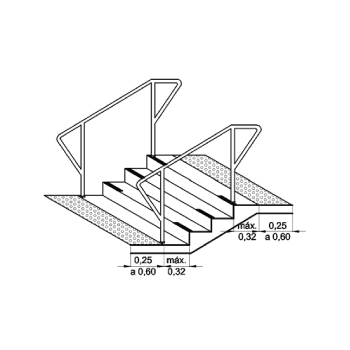

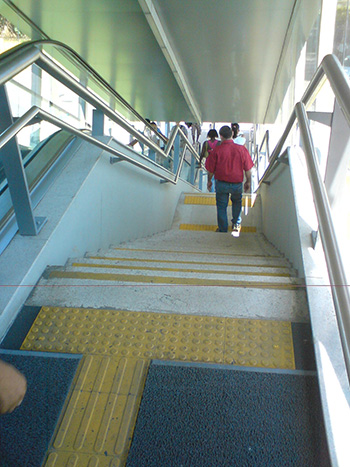

c) no início e término de escadas fixas, escadas rolantes e rampas, em cor contrastante com a do piso, com largura entre 0,25 m a 0,60 m, afastada de 0,32 m no máximo do ponto onde ocorre a mudança do plano, conforme exemplifica a figura 63;

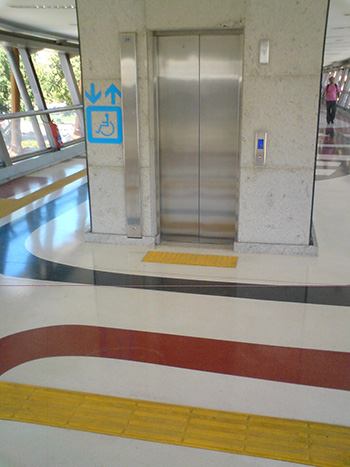

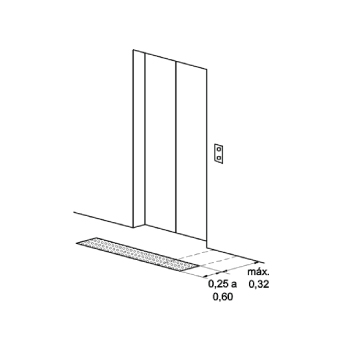

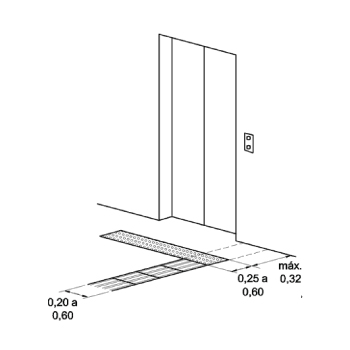

d) junto às portas dos elevadores, em cor contrastante com a do piso, com largura entre 0,25 m a 0,60 m, afastada de 0,32 m no máximo da alvenaria, conforme exemplifica a figura 64;

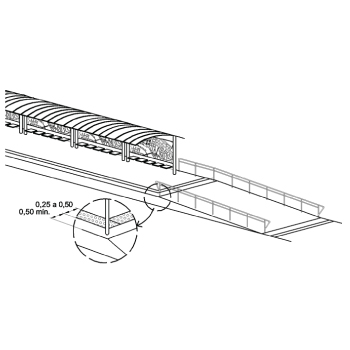

e) junto a desníveis, tais como plataformas de embarque e desembarque, palcos, vãos, entre outros, em cor contrastante com a do piso. Deve ter uma largura entre 0,25 m e 0,60 m, instalada ao longo de toda a extensão onde houver risco de queda, e estar a uma distância da borda de no mínimo 0,50 m, conforme figura 65.

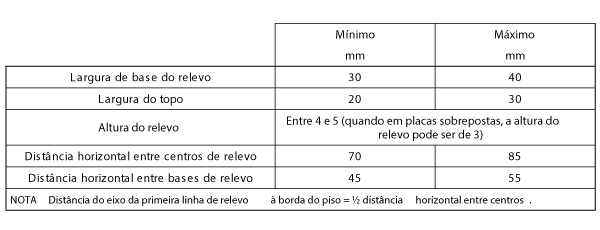

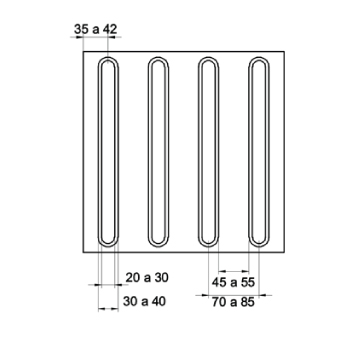

5.14.2.3 A sinalização tátil direcional deve ser utilizada em áreas de circulação na ausência ou
interrupção da guia de balizamento, indicando o caminho a ser percorrido e em espaços amplos.

5.14.3 Composição da sinalização tátil de alerta e direcional
Para a composição da sinalização tátil de alerta e direcional, sua aplicação deve atender às seguintes
condições:

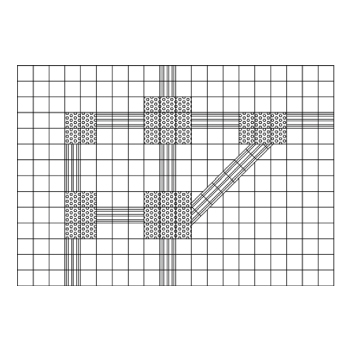

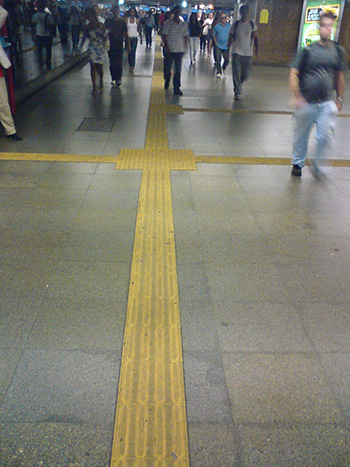

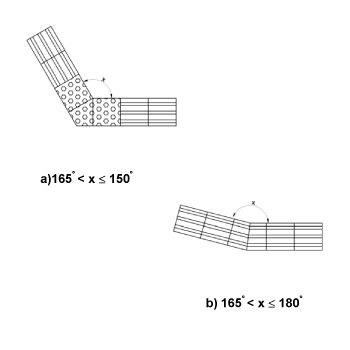

a) quando houver mudança de direção entre duas ou mais linhas de sinalização tátil direcional, deve
haver uma área de alerta indicando que existem alternativas de trajeto. Essas áreas de alerta devem
ter dimensão proporcional à largura da sinalização tátil direcional, conforme figura 67;

b) quando houver mudança de direção formando ângulo superior a 90°, a linha-guia deve ser sinalizada
com piso tátil direcional, conforme figura 68;

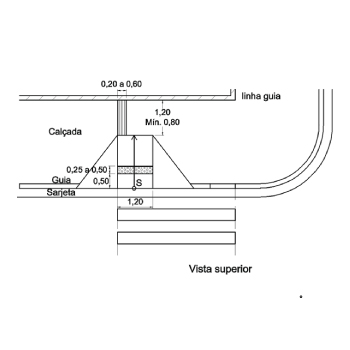

c) nos rebaixamentos de calçadas, quando houver sinalização tátil direcional, esta deve encontrar com a
sinalização tátil de alerta, conforme figuras 69 e 70;

d) nas portas de elevadores, quando houver sinalização tátil direcional, esta deve encontrar a sinalização
tátil de alerta, na direção da botoeira, conforme figura 71;

e) nas faixas de travessia, deve ser instalada a sinalização tátil de alerta no sentido perpendicular ao
deslocamento, à distância de 0,50 m do meio-fio. Recomenda-se a instalação de sinalização tátil
direcional no sentido do deslocamento, para que sirva de linha-guia, conectando um lado da calçada
ao outro, conforme figuras 72 e 73;

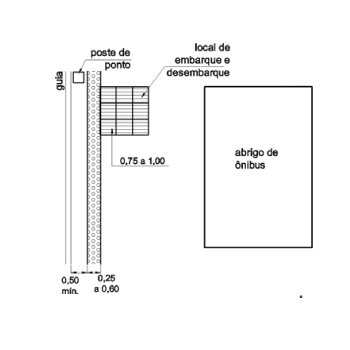

f) nos pontos de ônibus devem ser instalados a sinalização tátil de alerta ao longo do meio fio e o piso
tátil direcional, demarcando o local de embarque e desembarque, conforme figura 74.
